小型热保护器  /   7AMSH热保护器

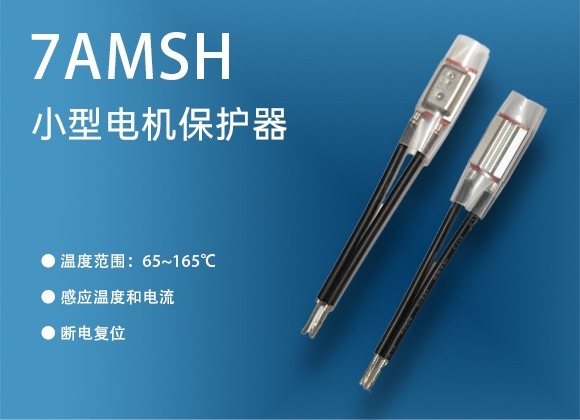

7AMSH 热保护器
小型热保护器

7AMSH 热保护器（断电复位型）提供过热、过电流保护。具有延时保护功能。是美国森萨塔科技KLIXON ® 专有技术生产的。
7AMSH 保护器工作原理
7AMSH 热保护器与PTC元件形成并联电路，然后与负载串联，负载正常运行时PTC元件不工作。当负载异常产生高温时7AMSH热保护器便迅速跳脱动作，使两触点断开，切断电路。两端电压使PTC元件产生足够的热量，使得双金属碟片持续在跳脱状态。只有断开电源后，触点才能复位闭合。
7AMSH 热保护器行业竞争优势
  1. 美国德州仪器公司成立的森萨塔科技工厂生产的著名品牌KLIXON®传感器和控制器已有九十多年的历史，品种最齐全、 产量最大、品质顶级 、价廉质优，质量具有信用保障。（产品在亚洲、欧洲和美国有制造工厂和研究开发中心）
  2. 具有断电复位保护、延时保护功能
  3. 更高的可靠安全性；
  4. 更适合于电机的异常保护。
  5. KLIXON ®双金属碟片100% 具有快速跳脱性；
  6. 具备有感应温度及电流而动作之双重性能；
  7. 可依客户的需求铆接各种規格与长度的线材；
  8. 通过各国安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书 ；
7AMSH 保护器参数
动作温度范围
65℃~165℃（每5℃一个规格）
动作温度公差
±5℃
复位方式自动复位
外形尺寸
6.8 x 11 x 20.7 mm
电气规格9A / 250V - AC（10,000次）
15A / 120V - AC（10,000次）
7AMSH 保护器编号与工作温度对照表
7AMSH020A5
65℃
7AMSH021A5
70℃
7AMSH022A575℃
7AMSH023A580℃
7AMSH024A585℃
7AMSH025A590℃
7AMSH026A595℃
7AMSH027A5100℃
7AMSH028A5105℃
7AMSH029A5110℃
7AMSH530A5115℃
7AMSH531A5120℃
7AMSH532A5125℃
7AMSH533A5130℃
7AMSH534A5135℃
7AMSH535A5140℃
7AMSH536A5145℃
7AMSH537A5150℃
7AMSH538A5155℃
7AMSH539A5160℃
7AMSH540A5165℃
